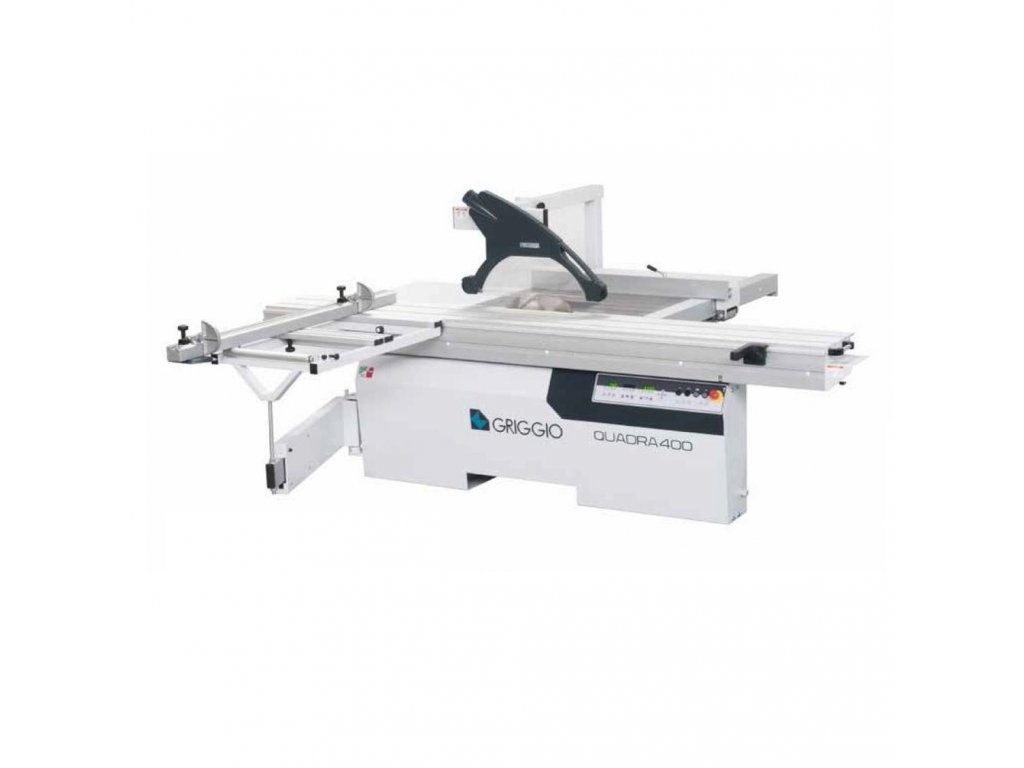

Griggio formátovací pila QUADRA 400 EVO

Technická data:
- Rozměry formátovacích stolů:
- QUADRA 400 385x3200 mm
- max. délka řezu u stolu modelu 3200 x 3300 mm
- QUADRA 400 - další délky vozíků 385 x 2150, 2600, 3800 mm

Základní vybavení stroje:
- 2-osý předřez s vlastním motorem s manuálním nastavením (QUADRA 400)
- 2-osý předřez s vlastním motorem, elektromotorické výškové a stranové seřízení předřezu
s funkcí parkování pod stolem ON/OFF (QUADRA 400E / EVO / DIGIT)

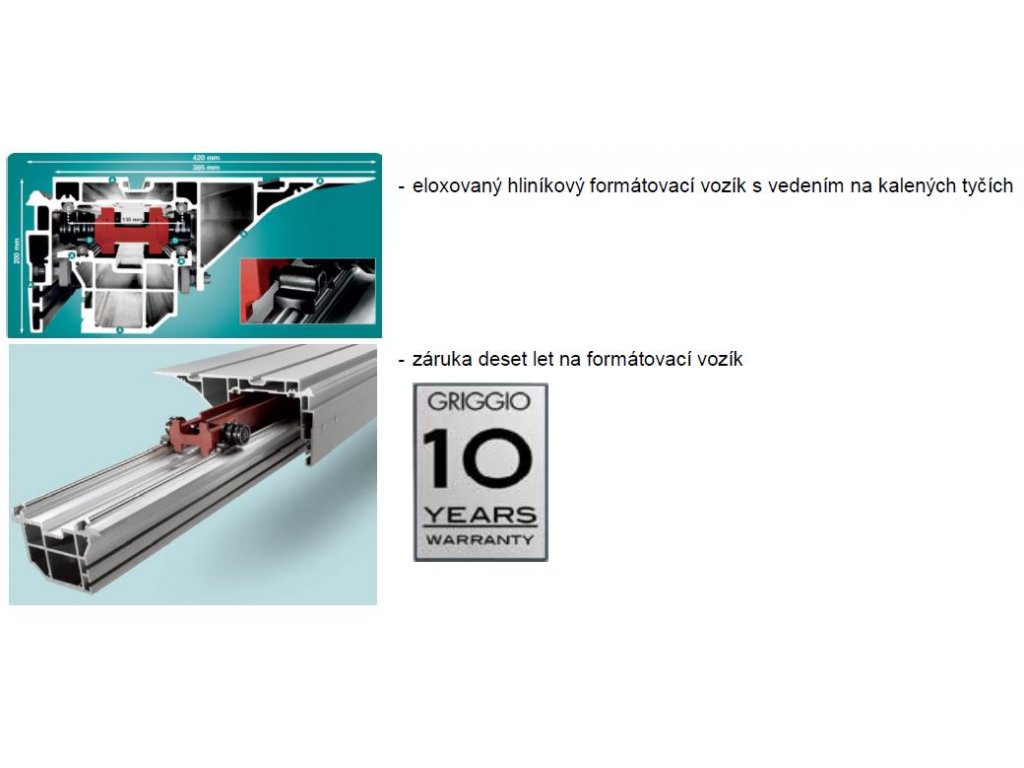

- formátovací stůl s vedením na kalených tyčích
- litinové podélné pravítko s excentrickým upínáním, jemným doladěním a hliníkovým profilem G
- motorický zdvih kotouče po lineárních vedeních
- naklápění kotouče ručně otočným kolem (QUADRA 400)
- motorické naklápění mechaniky kotouče na lineárních vedeních (QUADRA 400E / EVO / DIGIT)
- podpěrný rám s teleskopickým ramenem
- výsuvné pravítko na podpěrném rámu se dvěma dorazy
- zadní prodloužení stolu
- stroj odpovídá CE normě

QUADRA 400 EVO - FORMÁTOVACÍ PILA 3200 mm
- přímý START
- 2-osý předřez s vlastním motorem, elektromotorické výškové a stranové seřízení předřezu
s funkcí parkování pod stolem ON/OFF
- motorický zdvih kotouče po lineárních vedeních: 0,1 mm / impuls
- motorické naklápění mechaniky kotouče na lineárních vedeních
- elektronické zobrazení zdvihu a naklopení kotouče
- motorický posuv podélného pravítka s zobrazením šířky; posun 0,1mm / impuls

Výbava na přání:
- odpočet za předřezovou jednotku
- šířkově nastavitelný systém předřezového kotouče "CD" 2,8 - 3,6 mm
- formátovací stůl 2150 mm - ODPOČET
- max. délka řezu s předřezem je 2170 mm

- formátovací stůl 2600 mm - ODPOČET
- max. délka řezu s předřezem je 2700 mm

- formátovací stůl 3800 mm - příplatek
- max. délka řezu s předřezem je 3870 mm

- příčné pravítko W s kompenzací délky a nastevní úhlu
- pět pevných dorazů pro opakované délky řezu

- příčné pravítko W s kompenzací délky a nastevní úhlu
- pět pevných dorazů pro opakované délky řezu
- LED podsvícení hodnot u délkových dorazů

- 2 dorazy pravítka podpěrného rámu s LCD zobrazením
- pouze pro standardní pevný podpěrný rám
- 2ks LCD zobrazení pro první a druhý překlopný doraz
- nastavení přes magnetický pásek

- možnost aretace vozíku v jakékoli pozici
- úhlovací hliníkové pravítko pro řezání krátkých kusů +30° - 45°
- oboustranné úhlovací pravítko DUPLEX +/- 45°
- oboustranné úhlovací pravítko DUPLEX +/- 45° s elektr.zobrazením úhlu
- upínací excentr

- pneumatická přítlačná lišta 3200 mm
- vhodná k omítání, řezání svazků dýhy, tenkých desek, vysokotlakého lamina a vlnících se materiálů
- pro desky s délkou 3050 mm

- malý stůl pro podélné řezání
- malý stůl pro podélné řezání s LCD zobrazením polohy
- šíře řezu 1600 mm - od kotouče vpravo
- pravítko šíře řezu s LCD zobrazením polohy
- horní ovládací panel (QUADRA 350E / EVO / DIGIT
- spouštění z formátovacího vozíku

- automatický START Hvězda/trojúhelník
- pro QUADRA 400 - 400E - EVO - DIGIT

- výsuv podpěrného rámu na 750 mm
- pro podpěrný rám

- přípravek pro práci s frézovacím nástrojem 20 x 200 mm
- nástroj 15 x 200 mm

- hl. motor 7,5 kW 50 Hz + autom. START hvězda/trojúhelník
- hl. motor 9,0 kW 50 Hz + autom. START hvězda/trojúhelník
- uvedení stroje do provozu a zaškolení obsluhy (QUADRA 400 / 400E)
- uvedení stroje do provozu a zaškolení obsluhy (QUADRA 400 EVO/ DIGIT)
