Abg Olepovačka hran MAX 370 M s předfrézem a rožkovačem

Olepovací stroj OAV-ABG MAX 370 M je vybaven rohovým frézovacím agregátem a předfrézovací jednotkou, která umožní olepit dílec i když je formátován s menší přesností, může nalepovat hrany na rovné dílce s automatickým podavačem.

Olepovačka hran OAV-ABG MAX 370 M je vybavena předfrézovacím agregátem a rohovou frézou, která umožňuje olepit dílec i když je formátován s menší přesností, může nalepovat hrany na rovné dílce s automatickým podavačem. Nanáší lepidlo přímo na dílce jak s plastovou tak i dřevěnou hranou v rolích do šíře 3 mm a v pruzích do šířky 4 mm. Je vybavena automatickým čelním a zadním automatickým zakracováním pomocí rohové frézy, která přebytečnou hranu ofrézuje , předehřívací lištou, frézovacím agregátem R2, tvarovou Cidlinou R2 a leštící jednotkou, která začistí dílce po obou stranách.

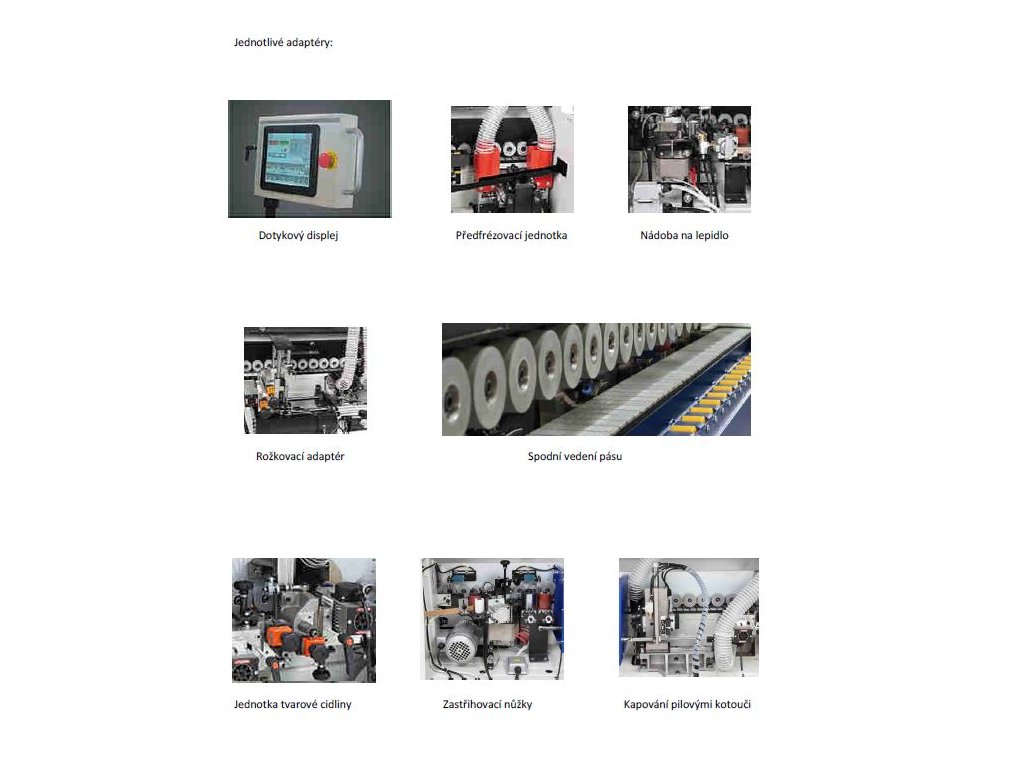

• Olepovačka je řízená elektronicky pomocí dotykového PLC displeje
• Předfrézovací jednotka je umístěna na začátku olepovacího cyklu
• Rohová fréza dokončí kompletně a kvalitně dílec
• Separátor třísek se součástí předfrézovací jednotky
• Unikátní dávkovací zařízení nepustí další dílec dříve než je možné
• Nastavitelný přítlačný válec
• Odsávací rozvody jsou dimenzovány maximálně efektivně a proto je možné udržovat stroj v maximální čistotě
• Elektronická regulace teploty nahřívání lepidla
• Kapování rožkovacím agregátem snadno ofrézuje hrany v síle do 4 mm
• Vodítka stolu a robustní válečky umožňující objemnou a náročnou práci
• Rozšíření stolu s nastavitelnými opěrkami pro olepování rozměrných formátů

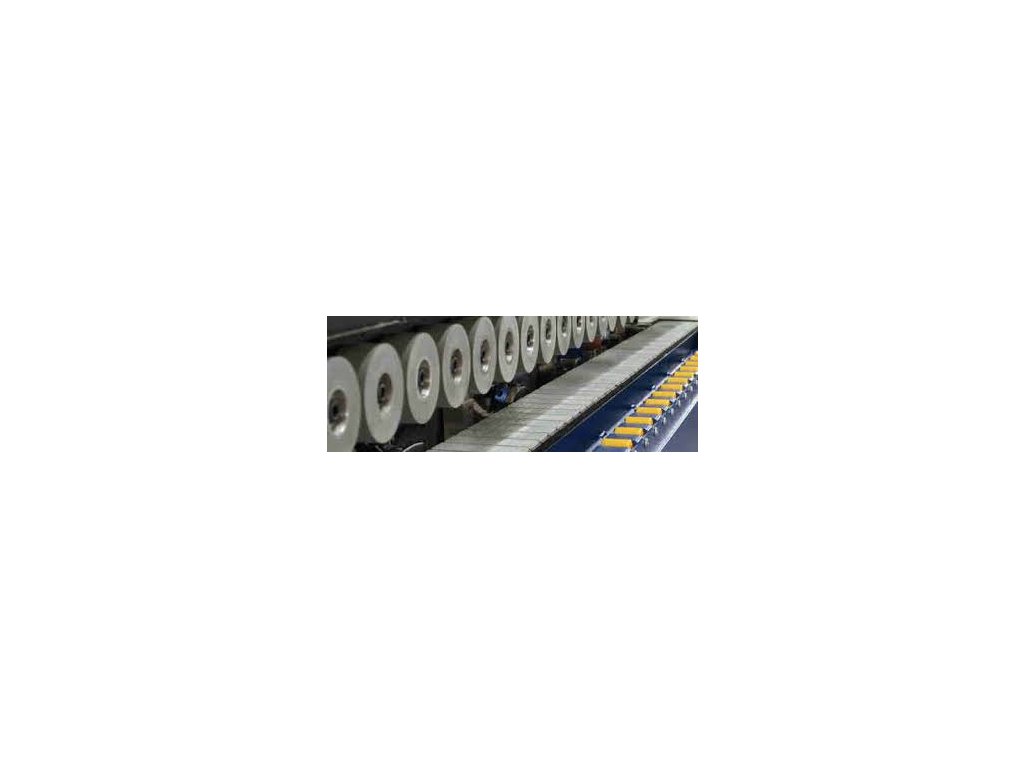

• Podávací zařízení se systémem spodního sekčního posuvného pásu
• Přesné nastavení a odečítání nastavených hodnot jak pro zkracování, tak pro frézování





Číslicově řízený systém se separátním ovládáním každé jednotky
rozměr stroje 4088 x 1003 x 1970 mm
Hmotnost netto 805kg / brutto 905 kg
Tloušťka dílce. - 8 - 45 mm (podle číselného ukazatele tloušťky dílce).
Síla hrany. -Min./max. 0,43 do 3,0 mm (do 4,0 mm pro hrany v pruzích).
Motor posuvu dílců. 0,37kW (automatický pásový podavač dílců). Široký pracovní stůl s 11 nastavitelnými válečky je schopen posunovat velké dílce. Včetně rozšiřující opěrky pro široké dílce.
Automatická rychlost pásového podavače. -11 m / min.Lepidlo a hrany. 0,18 kW
Ohřívání lepidla. - 5 ks 1,35 kW
Celkový instalovaný příkon. 8,1 kW
Frézy. Frézovací nástroje s vyměnitelnými noži z tvrdokovu 75 mm, rádius
2 mm, 12.000 ot. /min. Předfréz Možno ofrézovat do výšky 45 mm ( za příplatek )
Leštící jednotka. - 0,12kW x 2 – 120 mm – 3000 ot. /min. (čistí a leští hrany).
Motor pro frézování. - 2 x 0,37kW.
Motor pro zakracování. - 0,18 kW 80 mm (automatické přední a zadní zakracování, frézování a leštění po obou stranách opracovávaného dílce.
Motor posuvu. 0,75 kW
Předehřívaná podávací lišta. 0,4kW (v případě že je dílec příliš vlhký díky špatným povětrnostním podmínkám, toto zařízení ho pomáhá vysušit, aby mohlo být dosaženo kvalitního přilepení hrany).
Lepidlo a hrany. - 0,18 kW
Vyrovnávání pomocí fréz s kopírovacími podložkami. - Kopírovací kotouč, číselný ukazatel pro nastavení, kombinované frézy z tvrdokovu s rádiusem.
Odsávání. - Vysoce účinný odsávací otvor umožňuje efektivní odsátí do adekvátního odsávacího zařízení. Po odsátí zůstává pracovní prostor čistý. U předfrézovací jednotky je separátor třísek.
Rychlé zakracování přední a zadní hrany. Pracovní cyklus je ovládán elektronický řídicím systémem s oddělenou kontrolou každé jednotky.
Nádoba na lepidlo. Nádobka na lepidlo potažená teflonem má kapacitu 1,1 kg a má 5 ohřevných prvků a regulátor teploty s automatickým pohotovostním režimem.
