!TENTO STROJ V SOUČASNÉ DOBĚ NENÍ MOŽNÉ DODAT!

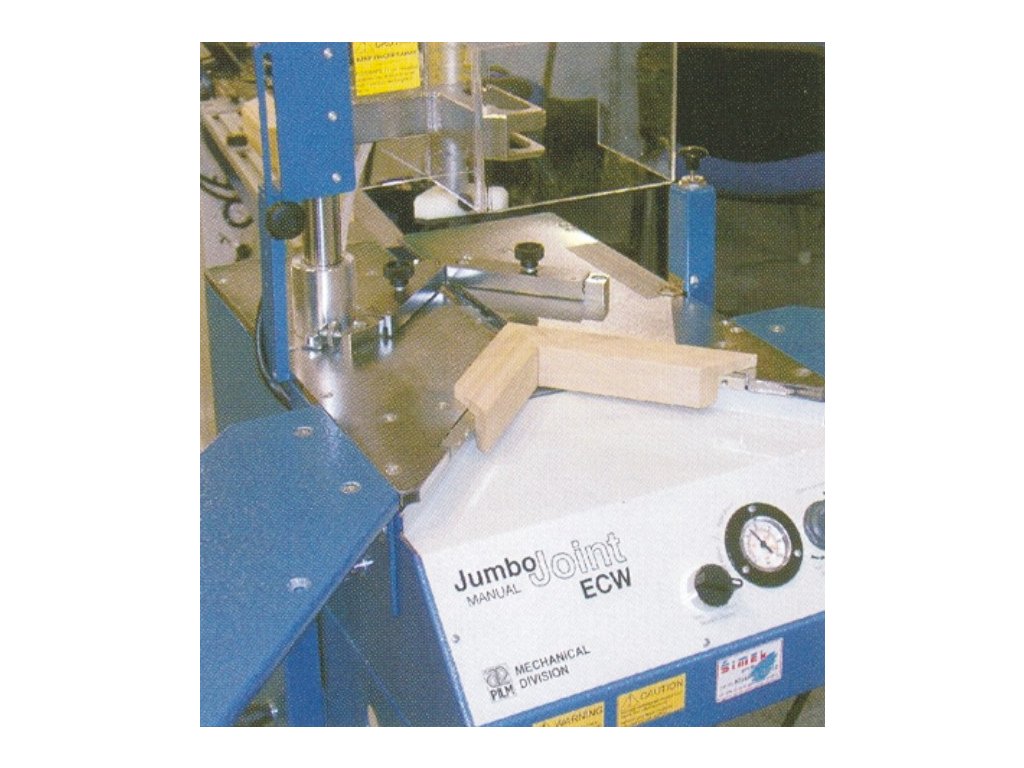

Pneumatická spodní sponkovačka s horizontálně posuvnou zarážecí hlavou, určená zejména výrobcům oken a dveří pro spojování
"falcových rámečků". Umožňuje zarážení "W" sponek délky 4,7,10,12 a 15 mm jak do vnější plochy, tak do polodrážky.
Délka posuvu zarážecí hlavy 130 mm s manuální aretací v různých pozicích podle milimetrové stupnice nebo dvou koncových
dorazů. Maximální pracovní výška pod horním pneumatickým přítlakem 120 mm, maximální výška polodrážky 30 mm. Pracovní kroky
se spouští nožním pedálem. Požadovaný tlak vzduchu 8 bar.

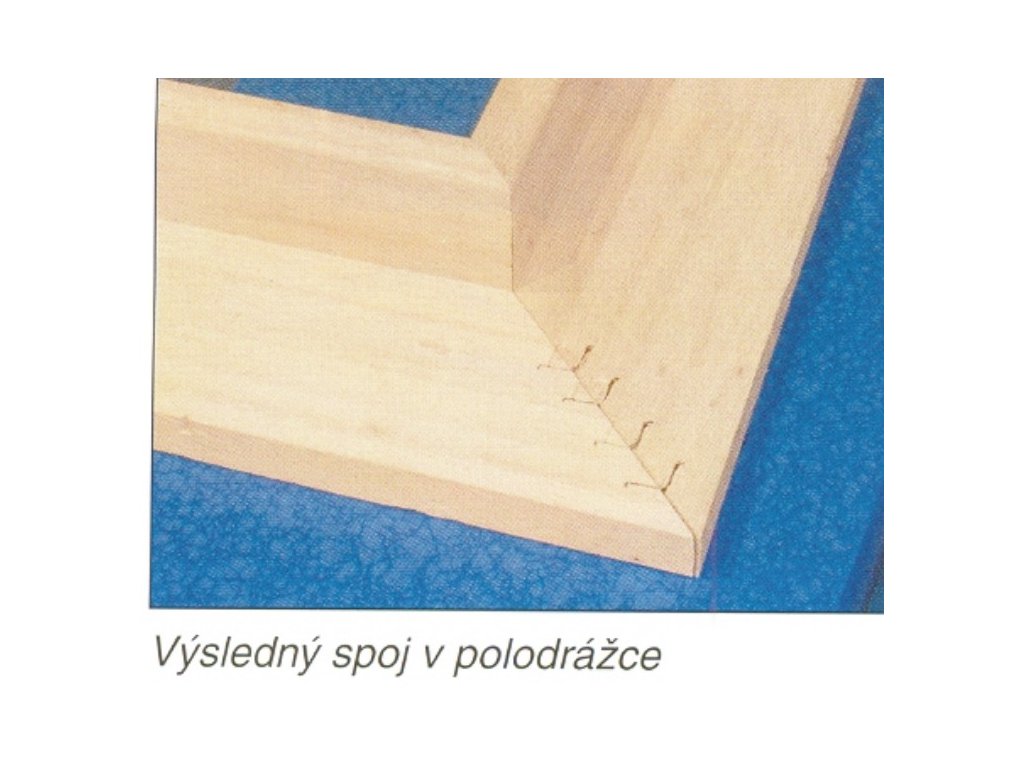

Zažízení pracuje jako pneumatická spodní sponkovačka, která do spodní strany lišt nasucho přiložených k sobě styčnou plochou
pokosového spoje, zaráží ocelové sponky s W-profilem.Kaskádovité uspořádání pracovní plochy v kombinaci s posuvnou zarážecí
hlavou umožňuje zarážet sponky jak do vnější plochy, tak do polodrážky. Díky tomu je možné i u lišt s širokou polodrážkou zafixovat
spojovou spáru po celé její délce.

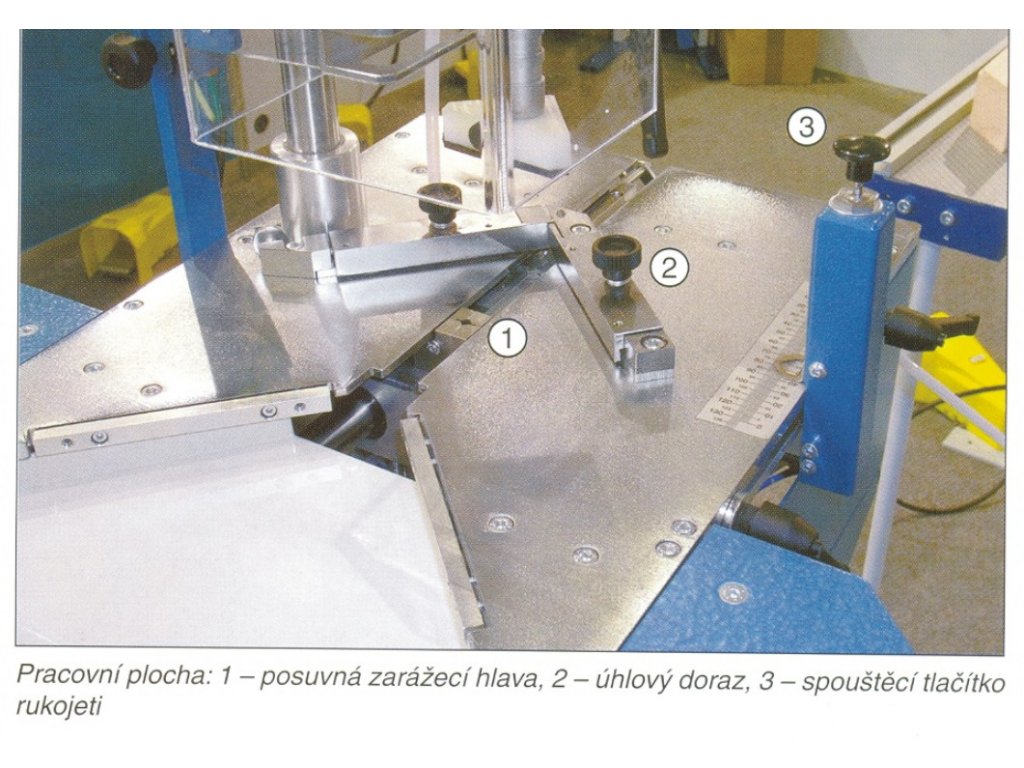

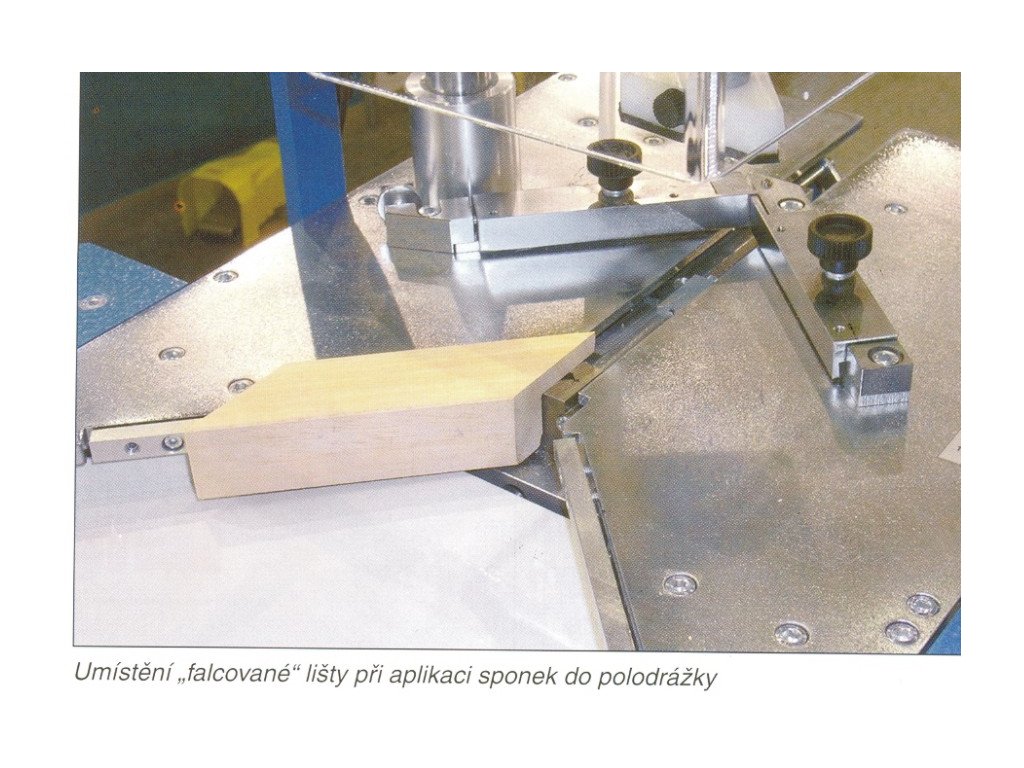

Přední hrana pracovní desky je vykrojena do tvaru "V" s úhlem vrcholu 90°. Od vrcholu k zadní straně je rozdělena středovou spárou. Ve spáře se podélně v rozsahu 130 mm pohybuje spodní zarážecí hlava, jejíž přesnou polohu lze nastavovat na milimetrové stupnici. Pomocí dvou koncových dorazů je možné hlavě vymezit přesnou délku pracovního rozpětí podle šířky spojovaných lišt, resp. délky spojové spáry. Při zarážení sponek do zadní vnější plochy se lišty pokládají touto plochou na pracovní desku. Pro vymezení přesné polohy slouží úhlový doraz přichycený k desce zhruba v polovině délky. zarážecí hlava se posune do příslušné pozice. Při zarážení sponek do vnitřní plochy v polodrážce se lišty pokládají polodrážkou na pracovní desku při přední V-hraně, která
současně slouží jako čelní úhlový doraz (max. hloubka polodrážky je 30 mm). Do této oblasti se pak přesune zarážecí hlava.
Spojované lišty se v obou případech k pracovní decse fixují horním posuvným pmeumatickým přítlakem s max. pracovní výškou 120 mm, ovládaným nožním pedálem. Pneumatické zarážení sponek se spouští ručním tlačítkem umístěným na vrcholu svislé rukojeti
pro posouvání hlavy.
Pneumatická spodní sponkovačka s horizontálně posuvnou zarážecí hlavou, určená zejména výrobcům oken a dveří pro spojování
"falcových rámečků". Umožňuje zarážení "W" sponek délky 4,7,10,12 a 15 mm jak do vnější plochy, tak do polodrážky.
Délka posuvu zarážecí hlavy 130 mm s manuální aretací v různých pozicích podle milimetrové stupnice nebo dvou koncových
dorazů. Maximální pracovní výška pod horním pneumatickým přítlakem 120 mm, maximální výška polodrážky 30 mm. Pracovní kroky
se spouští nožním pedálem. Požadovaný tlak vzduchu 8 bar.
Zažízení pracuje jako pneumatická spodní sponkovačka, která do spodní strany lišt nasucho přiložených k sobě styčnou plochou
pokosového spoje, zaráží ocelové sponky s W-profilem.Kaskádovité uspořádání pracovní plochy v kombinaci s posuvnou zarážecí
hlavou umožňuje zarážet sponky jak do vnější plochy, tak do polodrážky. Díky tomu je možné i u lišt s širokou polodrážkou zafixovat
spojovou spáru po celé její délce.
Přední hrana pracovní desky je vykrojena do tvaru "V" s úhlem vrcholu 90°. Od vrcholu k zadní straně je rozdělena středovou spárou. Ve spáře se podélně v rozsahu 130 mm pohybuje spodní zarážecí hlava, jejíž přesnou polohu lze nastavovat na milimetrové stupnici. Pomocí dvou koncových dorazů je možné hlavě vymezit přesnou délku pracovního rozpětí podle šířky spojovaných lišt, resp. délky spojové spáry. Při zarážení sponek do zadní vnější plochy se lišty pokládají touto plochou na pracovní desku. Pro vymezení přesné polohy slouží úhlový doraz přichycený k desce zhruba v polovině délky. zarážecí hlava se posune do příslušné pozice. Při zarážení sponek do vnitřní plochy v polodrážce se lišty pokládají polodrážkou na pracovní desku při přední V-hraně, která
současně slouží jako čelní úhlový doraz (max. hloubka polodrážky je 30 mm). Do této oblasti se pak přesune zarážecí hlava.
Spojované lišty se v obou případech k pracovní decse fixují horním posuvným pmeumatickým přítlakem s max. pracovní výškou 120 mm, ovládaným nožním pedálem. Pneumatické zarážení sponek se spouští ručním tlačítkem umístěným na vrcholu svislé rukojeti
pro posouvání hlavy.
Rozměr lišty;min 8x5, max 110x120 mm
Kapacita zásobníku; 250 sponek
Velikost sponky;4-7-10-15 mm
Pracovní tlak;8 bar
Spotřeba vzduchu;2,9 l při 7 bar (pracovní cyklus)
Počet pracovních cyklů;15 / min
Celkové rozměry;45x64x42 cm
Hmotnost;32 kg
Kapacita zásobníku; 250 sponek
Velikost sponky;4-7-10-15 mm
Pracovní tlak;8 bar
Spotřeba vzduchu;2,9 l při 7 bar (pracovní cyklus)
Počet pracovních cyklů;15 / min
Celkové rozměry;45x64x42 cm
Hmotnost;32 kg
Doplňkové parametry
| Kategorie: | Sponkovačky lišt |
|---|---|
| Hmotnost: | 32 kg |
| X_Varianta: | Pilm sponkovačka Jumbo Joint Manuale |
| Y_cena_na_dotaz: | 1 |
| Y_priorita: | 0 |
| Y_Oddeleni: | 6 |
| Y_Created: | 1704452906 |
| Položka byla vyprodána… | |
