Briklis Briketovací lis BrikStar 50

Briketovací lisy BrikStar jsou vyráběny na základě 20letých zkušeností společnosti BRIKLIS. Jsou určeny pro malé a střední provozy s jednosměnným či vícesměnným provozem.

Vyznačují se kompaktním provedením, moderním řízením, spolehlivým hydraulickým lisovacím zařízením, které umožní maximální zhutnění materiálu. Pro nepřetržitý provoz mohou být doplněny chladičem oleje. Automatická regulace kvality briket a dávkovací šnek minimalizuje kolísání výkonu pro lisování materiálů od velmi jemných až po hrubé materiály. Čidlo minimální hladiny řídí automatické spouštění a vypínání stroje a zabraňuje tak zbytečnému provozu lisu.

Materiály pro lisování bez použití pojiv

Materiál pro lisování by měl splňovat podmínky: vlhkost 8 až 15 %, rozměry menší než 15 mm a sypná hmotnost větší než 70 kg/m3

- piliny, hobliny a prach z většiny druhů dřeva i některých tropických dřevin
- řepková a obilná sláma, drcené energetické rostliny, pazdeří ze lnu a konopí
- odpad z čističek osiv, makovina
- drcený papír, papírový prach
- textilní prach a krátká vlákna
- velkoobjemové nebo prachové průmyslové odpady z odsávání
- polyuretan, některé druhy kompozitních plastů

Jiné materiály je možné bezplatně ověřit výkonovou zkouškou, kterou pracovníci BRIKLIS provádí ve své zkušebně na vlastní náklady.
Vlastnosti briket

Brikety mají tvar válce o průměru 65 mm, délku 30 až 50 mm, výhřevnost 15 – 18 MJ/kg. Mohou být spalovány ve všech typech kamen, kotlů a spalovnách pro spalování tuhých paliv. Ve zplynovacích kotlích se lépe využije jejich velká výhřevnost.

Zbriketováním odpadu se jeho objem sníží až 8x, odpad se levněji dopravuje a skladuje. Velkým přínosem briketovacích zařízení je zhodnocení odpadu a snížení prašnosti v provozovně.

Tři velikosti násypky! 1 m3, 2 m3 a 3 m3

Standardní vybavení:
- vedení briket – 2 kusy plastových kolen
- čidlo minimální hladiny
- revizní dveře

Hlavní výhody využití briketovacích lisů:
- Přímé napojení k centrálnímu odsávání, odprášení dílny
- Displej pro snadné nastavení parametrů a lepší komunikaci
- Snadná obsluha, jednoduchá montáž, rychlý servis
- Automatická regulace délky a kvality briket
- Nízké náklady na montáž, údržbu a spotřebu elektrické energie
- Komplexní dodávka, individuální přístup, kvalitní zpracování
- Rozměry lisu – šířka vždy 1200 mm, délka cca 2310 mm

BrikStar 50; lis s hydraulickým agregátem pod násypkou bez chladiče oleje
Výkon; 40 – 60 kg/hod
Příkon; 5,4 kW
Hmotnost násypka 1 m3 Typ-12; 790 kg
Hmotnost násypka 2 m3 Typ-16; 880 kg
Hmotnost násypka 3 m3 Typ-19; 970 kg
povolená vlhkost vstupního materiálu ; 8-15 hm%
měrná hmotnost vylisované brikety ; 900 – 1 100 kg/m3
maximální provozní tlak ; 180 bar (18MPa)
maximální provozní teplota ; 60 °C
pracovní prostředí stroje ; +5 až +35 °C
napájecí napětí zařízení ; 400 V
ovládací napětí ; 24 V
krytí elektrických prvků ; IP54
hlučnost zařízení ; 77 dB
doba provozu lisu ; 1 směna-omezeno teplotou oleje

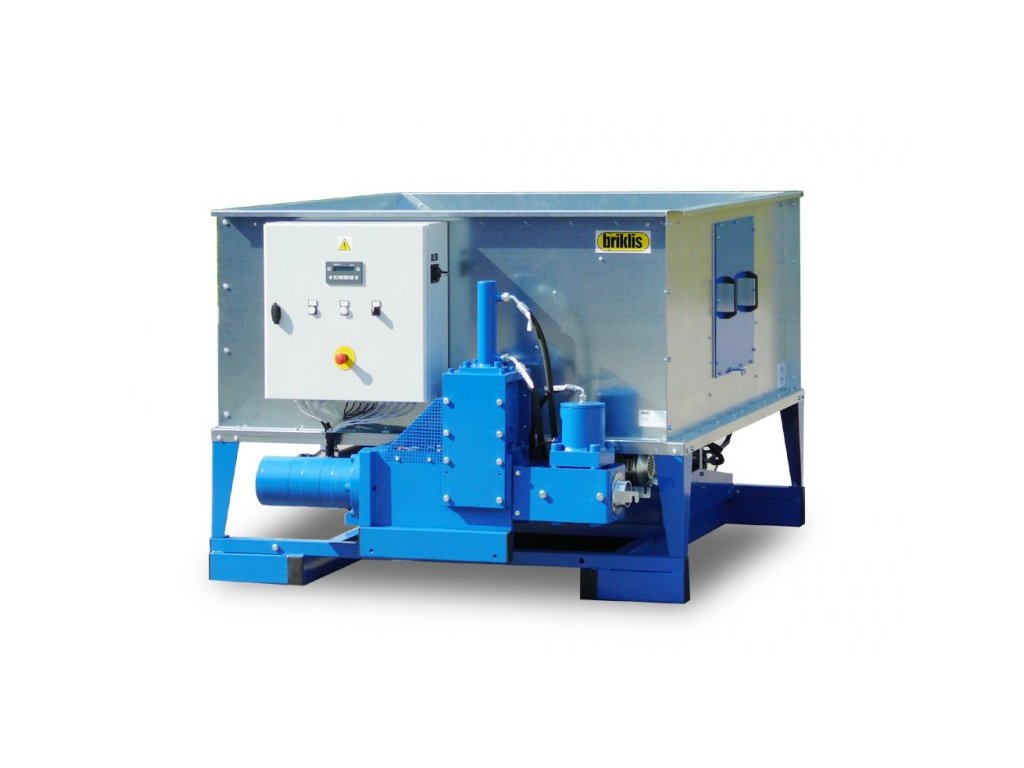

První foto: Lis s násypkou typu 12
Druhé foto: Lis s násypkou typu 16
Třetí foto: Lis s násypkou typu 19

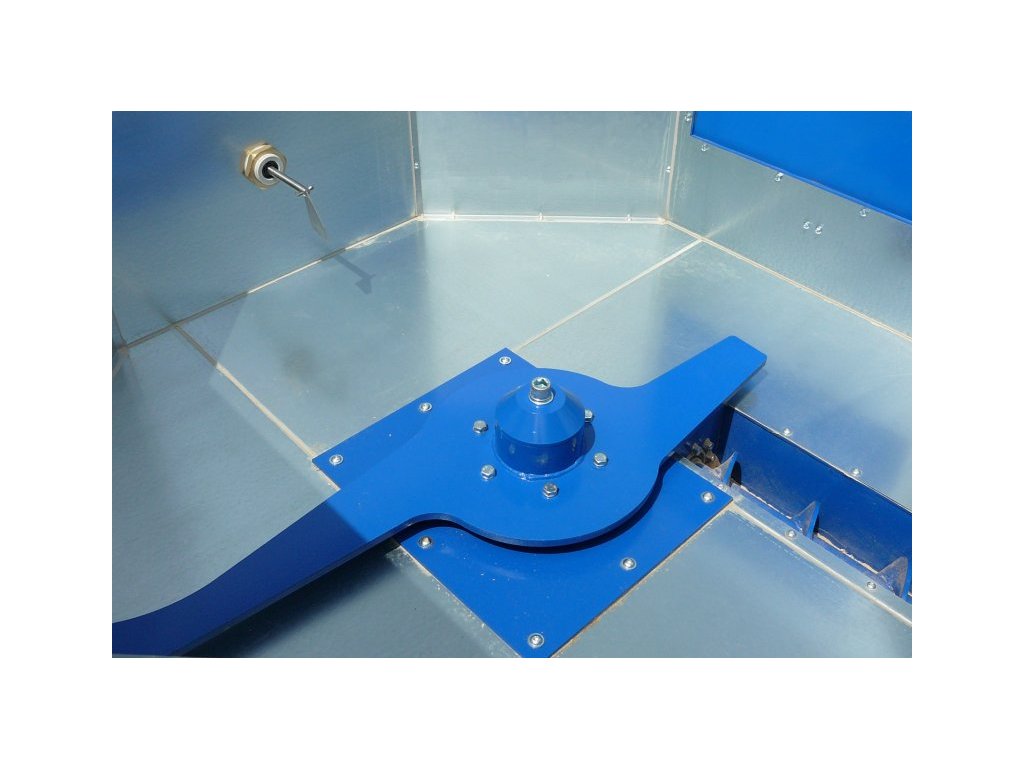

Čtvrté foto: Násypka 12 s rotačním čidlem
Páté foto: Nýsypka 19 s infra čidlem

Možné příslušenství lisu:
Chladič oleje pro třísměnný provoz pro BrikStar 30, 50, 70
Chladič oleje pro třísměnný provozvotnost pryžových těsnění hydraulických součástí je závislá na teplotě oleje. Teplota oleje by neměla překračovat dlouhodobě 70°C. Briketovací lisy BrikStar 30, 50 a 70 mohou pracovat bezpečně bez olejového chladiče po dobu 8 hodin. V případě požadavku na delší provoz je nutné vybavit tyto lisy chladičem oleje. Ostatní lisy jsou chladičem oleje vybaveny standardně.

Hydraulický olej do teplot nižších než +5°C
Viskozita běžného hydraulického oleje umožňuje bezpečný provoz hydraulických strojů od +5°C výše. Při nižší teplotě olej natolik zhoustne, že může dojít k poškození čerpadla nebo hydraulických těsnění na pístech hydraulických válců. V případě, že je požadováno umístění v prostorách s nižší teplotou, doporučujeme vybavit lis speciálním olejem s viskozitou nezávislou na teplotě. Tento olej pak umožní bezpečný provoz v nižších teplotách od +5°C do -20°C.

Kryty pro venkovní instalaci
Pokud je nutné umístit lis mimo provozovnu pod venkovní filtr centrálního odsávání je nezbytné lis chránit proti vlivu venkovního prostředí zejména vlhkosti. Pokud se dostane voda do některých míst briketovacího lisu, může je významně poškodit – roztrhnout raznici. Zatékání vody zabrání venkovní kryty, které zakrývají lisovací rám včetně elektrického rozvaděče. Nezbytným doplňkem venkovních krytů je vybavení lisu i olejem do nižších teplot.

Tlumič vibrací pro lisování obtížně lisovatelných materiálů
Tlumič vibrací BrikstarBrikety z některých materiálů s velmi nízkým obsahem pryskyřic při protlačování raznicí jsou poškozeny vibracemi a prudkým uvolněním tlaku po vysunutí brikety z raznice.

Tlumič vibrací je přídavné zařízení, které udrží briketu delší dobu pod tlakem, vibrace briketu nepoškodí a její kvalita je vyšší. Toto vybavení je doporučené pro lisování briket ze slámy na typech BrikStar a BrikStar MAGNUM. Každý typ má odlišný tlumič vibrací.
